YTTW系列电缆产品简介

发布时间:2021-10-28 20:42:35


一、无机矿物绝缘电缆的结构

①电缆导体:由多股铜线绞合而成,具有良好的弯曲特性。
②绝缘层:采用耐高温、不燃烧的无机绝缘材质。
③金属护套:铜质及铜合金或不锈钢材料,经过特殊加工有良好的弯曲特性,并可作为接地线。
④外护套:采用低烟无毒的塑性材质,有良好的防腐蚀特性。

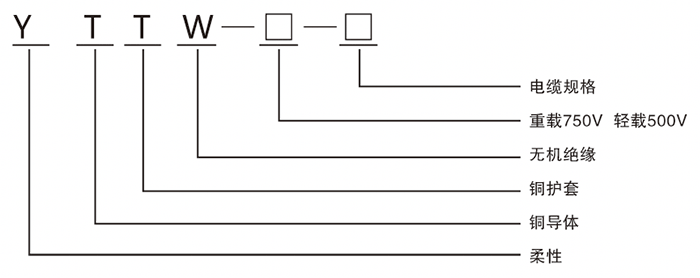

二、无机矿物绝缘电缆的型号

例1:YTTW-500-4×95
表示:4芯轻载  4根95mm2截面的防火电缆
例2:YTTW-750-3×120+1×70
表示:3+1芯重载 3根120mm2加1根70mm2截面的防火电缆

三、无机矿物绝缘电缆的耐火特性

1、按GB12666.6
A、类在火焰温度950℃中燃烧相间及相与外护套之间施加750V的电压,历时90mim绝缘不损坏。
B、类在火焰温度750℃-800℃中燃烧相间及相与外护套之间施加750V的电压,历时90mim绝缘不损坏。
2、按英国BS6387标准,防火电缆能满足以下要求:
A级650℃  3h
B级750℃  3h
C级950℃  3h
S级950℃  20min
绝缘不损坏。

四、无机矿物绝缘电缆的电气特性

1、稳定绝缘电压:0.6/1KV;
2、额定工作电压:轻载500V,重载750V;
3、额定电源:单芯25A-1800A,多芯16A-500A;
4、绝缘电阻:绝缘电阻≥1000MQ• KM,电缆长度小于100M,则绝缘电阻≥10000MQ;
5、工作耐压:500V等级电缆和750V等级电缆分别施加2000V和2500V电压,历时15min,施加在芯线与芯线,芯线与铜护套之间,不应发生击穿。

五、无机矿物绝缘电缆的优势

1、防火性能优异,耐火等级不仅能满足国标GB12666.6 A类950℃,90min(还可满足英国BS6387-1994中规定的A级650℃3h;B级750℃3h;C级95℃3h要求);同时,在燃烧中还能耐受水喷与机械撞击。
2、连续长度长,不管是单芯,还是多芯电缆,其长度能满足供电长度需要,极限长度可达2000m。
3、截面大,单芯电缆截面右可达1000mm2;多芯电缆可达240mm2。
4、具有柔性,电缆可以盘在电缆盘上,其弯曲半径≥20D。D为电缆外径。
5、燃烧时无烟无毒,绝缘采用无机材料(不燃烧体),燃烧时不会产生任何有害气体,更不会发生2次污染,称得上是环保绿色产品。
6、过载能力大,电缆不仅截流量大,而且具有较大的过截能力,根据布线要求,通常电缆表面温度≤70℃。若布线不可触摸,也不与可燃烧建筑材料相接触时,电缆护套温度可达105℃,过截时防火电缆允许工作温度可达250℃。
7、耐腐蚀,有机绝缘耐火电缆有时需穿塑料管或铁管,塑料很容易老化变脆,铁管易锈蚀,防火电缆是铜护套不须穿管,铜护套耐腐蚀性好。
8、无电磁干扰,防火电缆与信号,控制等电线电缆在同一竖井敷设时,防火电缆在铜护套的屏蔽下,不会对信号、控制电缆传输的信息产生干扰。
9、安全性好,防火电缆除了在火焰中正常供电,起动灭火设备,减少火灾损失,同时对人身体安全也特别可靠,其铜护套是良导体,是最好的接地线,且连续到电缆全长,大大提高了接地保护灵敏度与可靠性。
10、使用寿命长,无机绝缘材料,耐温度,且不易老化,他的寿命比有机绝缘电缆提高许多倍,在正常工作状态下,其寿命可以与其建筑物等到同。
11、柔性防火电缆的运输和安装包括安装配件近似于普通电缆,较简单。
12、经济性好,柔性防火电缆,由于制作工艺先进,安装简单,在同等条件下其综合费用比矿物绝缘电缆的费用明显降低。

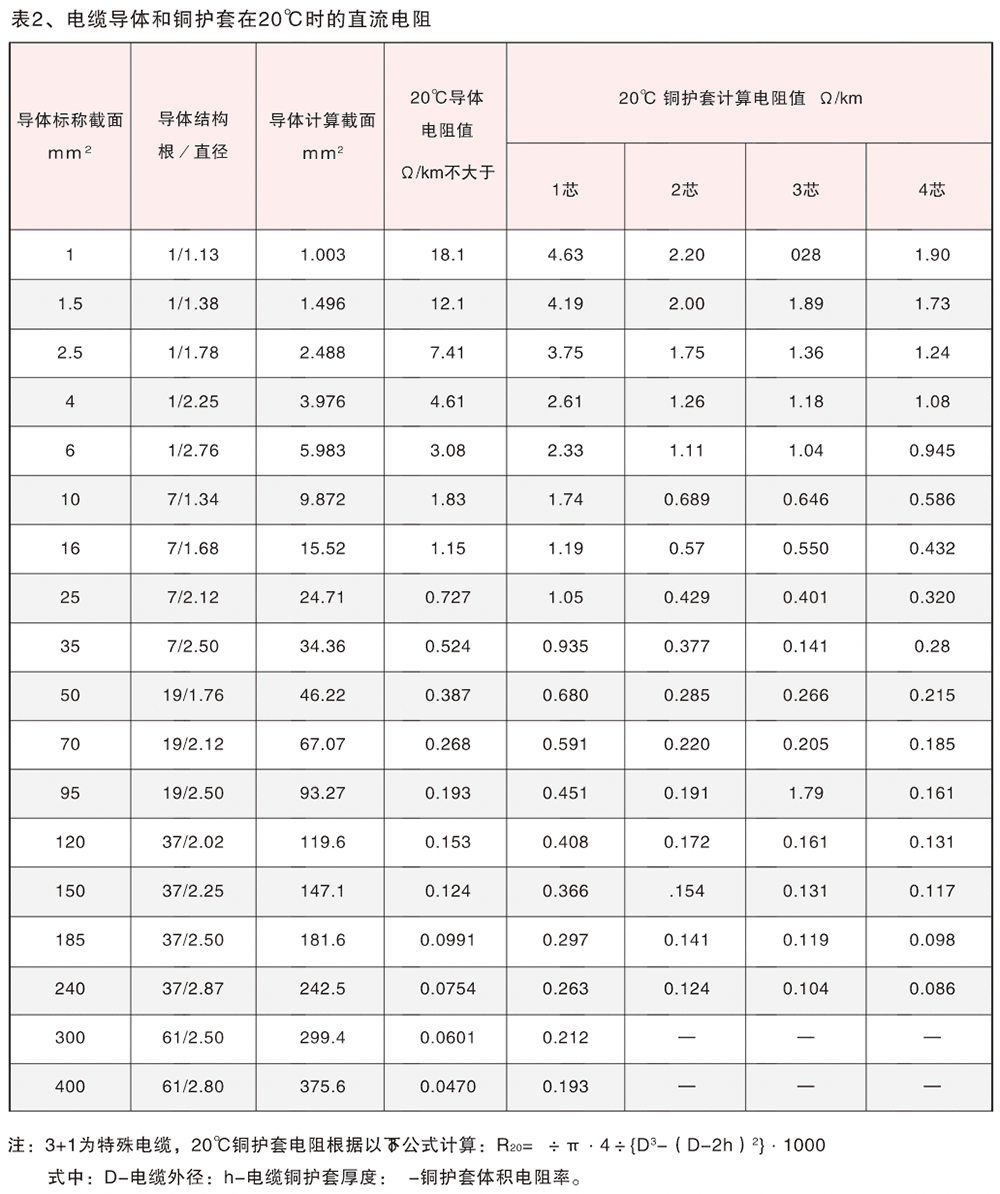

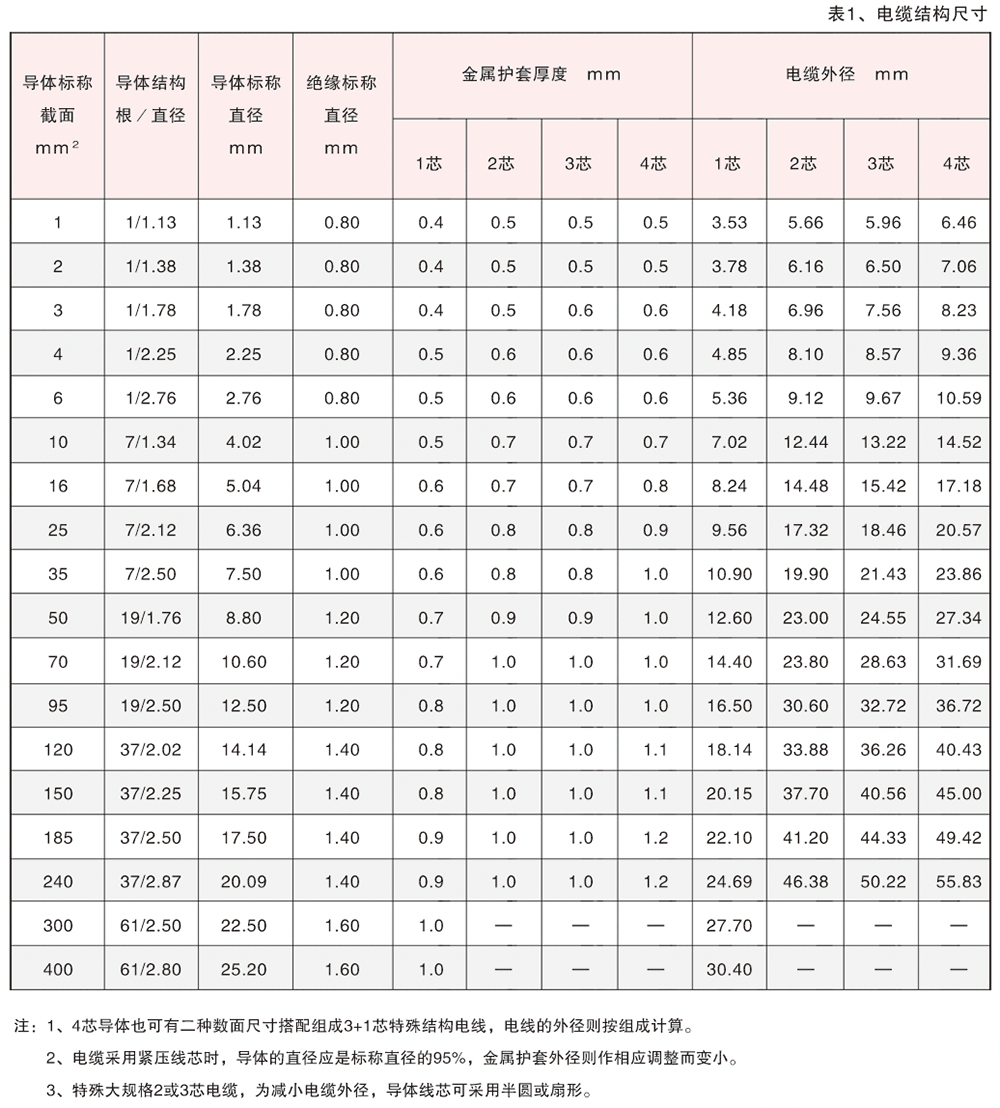

六、无机矿物绝缘电缆的规格

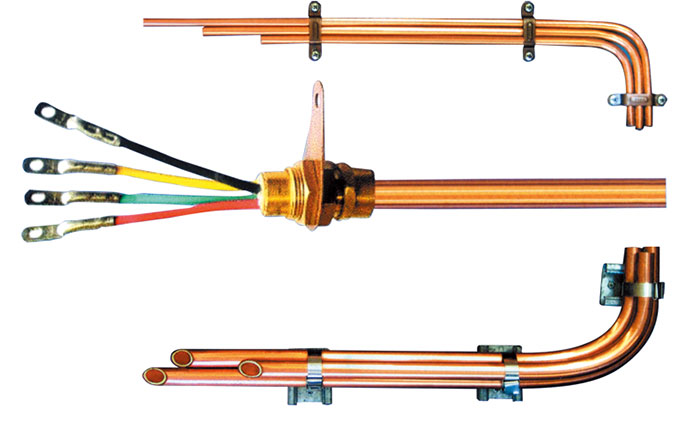

七、无机矿物绝缘电缆的安装

1、无机矿物绝缘电缆长度不受限制且具有柔性,可以直接从任何压柜到控制柜到设备系统全部线路均为防火电缆。
2、无机矿物绝缘电缆的安装方式基本上等同于普通有机绝缘电缆安装。
3、电缆的支持与固定
A、水平吊装允许跨距:
(1)电缆外径≤20㎜,允许跨距400㎜。
(2)电缆外径>20㎜,允许跨距800㎜。
B、垂直支架允许跨距:
(1)电缆外径≤20㎜,允许跨距1500㎜。
(2)电缆外径>20㎜,允许跨距1000㎜。
C、在电缆架中敷设,固定电缆的允许跨距可参照A、B项。
D、电缆弯曲半径为20D,D为电缆外径。
E、单芯电缆的固定,不应采用磁性闭合的高导磁材质构件,例如用铁丝捆扎等,可以用非磁性材料固定,或磁性不闭合磁质构件固定。
F、单芯电缆的固定构件的机械强度,应验算短路电动力条件,固定间距避免交流振动及其噪声。
G、分割电缆铜护套严禁用铜锯及易产生金属屑或毛刺的工具。
H、电缆开剥接头处严禁有金属屑及毛刺嵌入无机绝缘材料中。
I、无机矿物绝缘电缆的安装应符合DGJ08-93-2002民用建筑电线电缆防火设计规程以及GD50217-94电力工程电缆设计规范。



八、无机矿物绝缘电缆的设计导则

1、选用无机矿物绝缘应符合GB50217与DG-JO8-93规范的要求。
2、无特殊要求,耐火标准为A类,如需耐火等级超A类或有其他特殊要求在设计时应指明。
3、电缆竖井或桥中敷设时不需要穿管。
4、在计算长度时宜放长1-2m。
5、铜护套可以作接地线,如在截面防火电缆,铜护套截面小于接地线要求时,应附加接地线。不管任何情况,铜护套必须接地。
6、腐蚀性特别严重的场所,应指明铜护套外加防腐护套。
7、计算短路电流及压降时采用的阻抗,只须用电缆导体及铜护套的直流电阻,其感抗、容抗可忽略不计,由于电缆过载能力特大,一般不需骓证热稳定。电压降计算的近似公式:VD=K×I×L×VO(V)式中:I-工作电流或计算电流(A);L-线路长度(m);VO-查表中单位电压降(V/A,KM);K-三相四线时,K= 单相时K=1
8、500A以下可选取多芯电缆,大于500V时,选单芯电缆,电缆结构尺寸,额定电流,技术参数,详见表1至表8。

九、无机矿物绝缘电缆的运输与储存

1、在运输过程中,电缆不能受机械撞击和雨雪侵袭爱潮。
2、电缆应该储存在干燥的库房内,同时库房中不存在有损电缆的有害物质。
3、施工现场电缆应存放在干燥处。
4、当施工完毕,余下的电缆其端头应给可靠的密封存。
